СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ REXROTH/PONAR Z2FS10-
Дроссельные плиты типа Z2FS10... применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной или двух линиях потока (A, B, AB).
Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

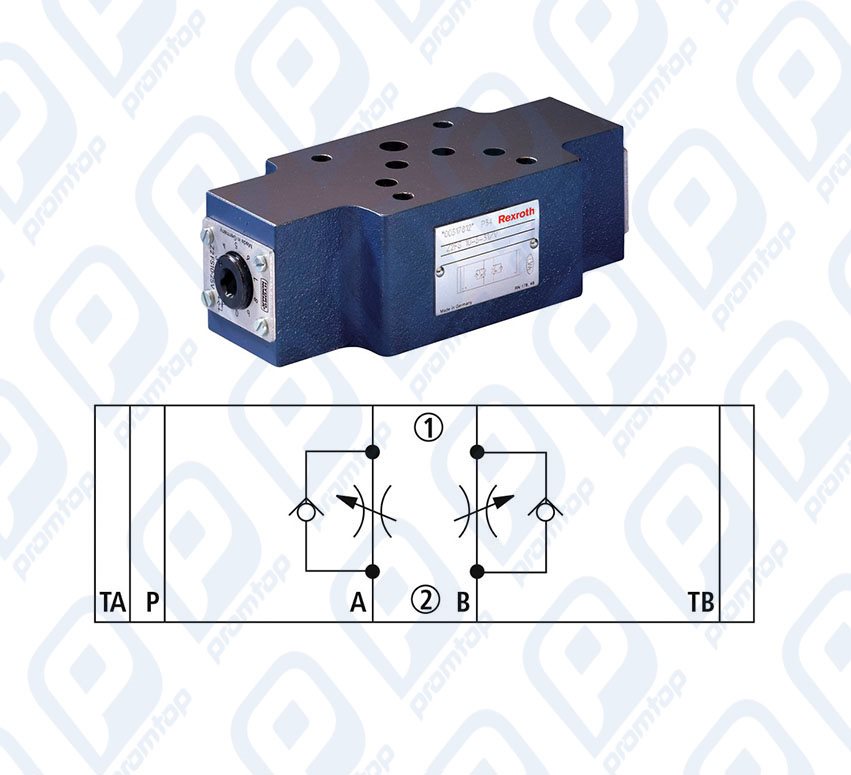

Принципиальная гидравлическая схема дросселя Z2FS10- (для отводимого потока)
Принципиальная гидравлическая схема дросселя Z2FS10- (для подводимого потока)
Ограничение основного объемного расхода
Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.
Ограничение объемного расхода управления
Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.
Возможные варианты маркировочного обозначения:
|
Z2FS10-3-3X/S-V |
Z2FS10-3-5X/S-V Z2FS10-5-5X/S2-V Z2FS10-7-5X/S-V Z2FS10-3-5X/S2-V Z2FS10-5-5X/S-V Z2FS10-7-5X/S2-V |
Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!
В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидродроссели Z2FS10... воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.
Отгрузка любой удобной для Вас транспортной компанией,
до терминала в г. Екатеринбург доставка бесплатно.
