Артикул: 9306002

MERS-SA/M/50

Сдвоенный дроссель с обратным клапаном тип MERS-SA/M/50 (регулировка в линии "А")

    Подробное описание

    СДВОЕННЫЙ ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ DUPLOMATIC MERS-SA/M/50

    Дроссельные плиты типа MERS-SA/M/50 применяются в виде промежуточного модуля в конструкциях гидрораспределителей, для реализации возможности ограничения подводимого или отводимого основного потока рабочей жидкости, а так же объема управления. В зависимости от поставленной задачи данная функция может осуществлятся в одной линии потока (A).

    Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечи вают в обратном направлении свободный обратный поток.

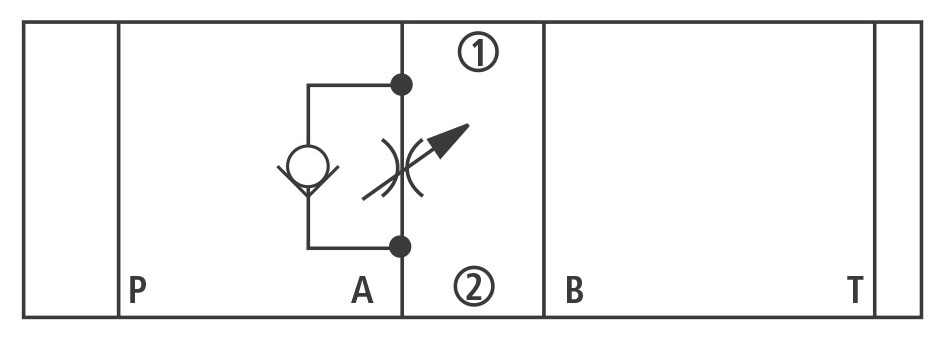

    Принципиальная гидравлическая схема дросселя MERS-SA/M/50 (для отводимого потока)

    Принципиальная гидравлическая схема дросселя MERS-SA/M/50 (для отводимого потока)

    Принципиальная гидравлическая схема дросселя MERS-RSA/M/50 (для подводимого потока)

    Принципиальная гидравлическая схема дросселя MERS-DSA/M/50 (для подводимого потока)

    Ограничение основного объемного расхода

    Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.

    Ограничение объемного расхода управления

    Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.

    Возможные варианты маркировочного обозначения:

    MERS-SA/M/50
    MERS-RSA/M/50
    MERS-GSA/M/50

    Внешний вид изделия (форма литья, цвет) может отличаться от иллюстраций, так как зависит от серии, выпущеной производителем!

    В наличии и под заказ отгрузка из г. Екатеринбурга, Вы можете купить гидродроссели MERS-SA/M/50 воспользовавшись формой онлайн-заявки либо прислать реквизиты на электронную почту для выставления счета.

    Отгрузка любой удобной для Вас транспортной компанией,
    до терминала в г. Екатеринбург доставка бесплатно.

    Характеристики

    Условный проход: 6 мм
    Максимальное давление Pmax: 35 МПа (350 бар)
    Пропускная способность Qmax: 80 л/мин
    Положение при монтаже: любое
    Обратный клапан в линии: А
    Регулировка в линии: A
